Escolha o rack cantilever certo: material, estrutura, capacidade

Principal vantagem

• Racks Cantilever padrão podem suportar 1.500 kg por camada durante o armazenamentomateriais longos, volumosos ou de formato irregular,madeira serrada, tubos, barras de aço, móveis.
• Existem dois tipos principais:Aço Padrãopara uso interno eGalvanizado-a quentepara ambientes-de serviço pesado ou externos
• A escolha do rack certo se resume a cinco fatores:necessidades de armazenamento, capacidade de carga, tamanho do braço, altura do rack e espaçamento entre os braços
• A seleção adequada pode aumentar sua densidade de armazenamento em30–40%e reduzir os danos ao produto20–35%
• Aplique sempre umMargem de segurança de 25%ao calcular a capacidade de carga, nunca carregue até o limite nominal
• EmAmericano, OSHA 29 CFR 1910.176exige armazenamento estável e seguro, a conformidade não é-negociável.

O que é estante cantilever

Entre em qualquer madeireira, centro de distribuição de aço ou depósito de móveis e você provavelmente verá fileiras de montantes de aço com braços horizontais projetando-se - sem colunas frontais bloqueando o corredor, sem vigas atravessando a face. Isso éestantes cantilever.

Os sistemas Cantilever Rack têmsem postes verticais na face frontal. Este design aberto proporciona aos operadores de empilhadeiras acesso horizontal desobstruído a materiais de praticamente qualquer comprimento. Pense nisso como uma árvore: a coluna vertical é o tronco e os braços estendidos para fora são os galhos que sustentam seus materiais.

Este design resolve um problema muito específico. Se o seu armazém armazena itens com mais de 2,4 a 3 m (8 a 10 pés): chapas metálicas, tubos de PVC, pranchas de madeira, carpetes enrolados ou sofás, os porta-paletes padrão são a ferramenta errada. Os materiais pendem, o equilíbrio torna-se instável e o risco de danos ou ferimentos aumenta rapidamente.

As estantes cantilever foram projetadas especificamente para esses cenários.

Componente de estantes cantilever

Antes de escolher um sistema, é útil entender o que você realmente está comprando. Cada rack cantilever é composto por três componentes principais:

1. Verticalidades (colunas verticais)

Os montantes são fabricados com viga de aço estrutural I-(serviços pesados) ou canal-formado em C-laminado (serviços mais leves). As alturas normalmente variam de 6 pés a 20+ pés. Ao longo da face vertical, furos são feitos em intervalos verticais de 1″, 3″ ou 4″ -, o que permite que os braços sejam reposicionados em alturas diferentes conforme seu inventário muda.

Cada montante é ancorado a uma placa de base que deve ser aparafusada diretamente no piso de concreto. A capacidade por vertical varia de 10.000 libras em sistemas de-formas de rolo mais leves até 36,000+ libras por lado em sistemas estruturais pesados.

2. Braços (vigas cantilever)

Os braços são as extensões horizontais que seguram fisicamente seus materiais. Eles vêm em comprimentos de 12 a 60 polegadas (alguns fabricantes oferecem braços personalizados mais longos) e se encaixam na vertical usando pinos de travamento-estilo grampo para ajuste rápido-sem ferramentas.

Os braços podem serdireto(para cargas planas e estáveis, como madeira compensada ou madeira serrada) ouinclinado em cerca de 20 graus(para materiais redondos, como tubos ou hastes que podem rolar em uma superfície plana).

Alguns braços também incluem batentes ou lábios para evitar que as cargas deslizem acidentalmente.

3. Suspensórios (suspensórios oscilantes)

Os suportes conectam os montantes horizontalmente e diagonalmente para evitar que o sistema balance ou tombe sob carga. Eles não mantêm estoque - seu trabalho é puramente estrutural. Os sistemas mais altos requerem conjuntos de contraventamento adequados para manter a integridade estrutural e evitar oscilações sob carga.

O padrão de suporte correto (2B, 3B, 4BX, etc.) depende da altura dos seus montantes, portanto siga sempre as especificações do fabricante.

Tipo de estante cantilever

As duas categorias principais são definidas pelo método de construção e ambiente pretendido.

Rack cantilever de aço padrão

O rack cantilever de aço é feito de aço-formado laminado a frio. É mais leve, mais barato e mais rápido de montar, pois os braços se conectam às colunas com pinos simples em vez de parafusos. Este tipo é projetado principalmente paraambientes internos e climatizados-controlados. Confira nossoRack cantilever para serviços levesaqui.

Mais adequado para:armazéns de móveis, armazenamento de varejo, fabricação leve, armazenamento de têxteis, madeira serrada para ambientes internos (espécies mais leves) e showrooms.

Especificações principais:

• Capacidade do braço: 300–1.500 libras por braço
• Altura máxima: normalmente 10–12 pés
• Conexão: sistema de pinos sem parafusos
• Ambiente: apenas interno
• Preço (unidade inicial): $ 600– $ 1.400

Se sua operação armazenasofás,-móveis planos, rolos de tecido ou materiais de construção levesem um armazém coberto, o formato-rolo provavelmente é a opção certa.

Rack cantilever-galvanizado por imersão a quente

Rack cantilever estrutural ou chamadocremalheira cantilever resistenteé construído a partirEu-vigo aço, significativamente mais espesso e pesado que o formato-rolo. As conexões são aparafusadas em vez de fixadas com pinos, tornando o sistema mais rígido e resistente-a impactos. Orack cantiléve-galvanizado por imersão a quentereveste o aço com uma camada de zinco, proporcionando proteção-de longo prazo contra ferrugem, umidade e intempéries.

Mais adequado para:depósitos de madeira, distribuição de aço, fabricação pesada, armazenamento de tubos, pátios de armazenamento ao ar livre e qualquer ambiente com umidade, chuva ou temperaturas extremas.

Especificações principais:

• Capacidade do braço: 1.500–6,600+ libras por braço
• Altura máxima: 20+ pés
• Conexão: hardware aparafusado
• Ambiente: interno e externo
• Preço (unidade inicial): US$ 1.200–US$ 3,800+

Para qualquer operação operando empilhadeiras em um pátio, armazenando aço em uma instalação coberta, mas sem aquecimento, ou manuseando cargas acima de 1.500 libras por braço, o cantilever estrutural com galvanização-por imersão a quente é a escolha correta.

Ao escolhermateriais de estantes cantilever, considere suas necessidades específicas. Para aplicações mais leves envolvendochapa metálicaou outroitens pesados, os sistemas-cantilever em forma de rolo oferecem uma opção-com boa relação custo-benefício. No entanto, para máxima durabilidade com itens realmente pesados, estantes estruturais cantilever galvanizadas-por imersão a quente são a melhor escolha, especialmente para ambientes externos ou de alta-carga.

Benefícios das estantes cantilever

Por que investir em cantilever em vez de continuar empilhando-no chão ou improvisando estantes para paletes? Aqui estão os benefícios operacionais reais:

• Maximize o espaço de armazenamento utilizávelAo armazenar materiais verticalmente em vários níveis de braços, você libera espaço que o empilhamento no piso simplesmente não consegue recuperar. A maioria das operações observa um aumento de 10 a 40% na capacidade de armazenamento utilizável na mesma metragem quadrada.
• Acessibilidade completa do produto (100% de seletividade)Cada item em cada braço é acessível de forma independente. Você nunca precisa mover um item para alcançar outro. Isso acelera a coleta, reduz os danos de manuseio e simplifica significativamente o gerenciamento de estoque.
• Flexibilidade que cresce com o seu negócioOs braços são reposicionados em incrementos verticais sem ferramentas. Misture diferentes comprimentos de braços na mesma vertical para acomodar diferentes tamanhos de produtos. Adicione colunas e braços à medida que seu inventário aumenta. O sistema se adapta ao seu material de construção ou à coleta de outros itens.
• Redução significativa de danos ao produtoO empilhamento no piso esmaga os materiais da-camada inferior e cria pilhas instáveis. Os sistemas cantilever armazenam cada camada de forma independente, reduzindo os danos ao produto em 20–35% na maioria das operações.
• Segurança e conformidade com OSHAO armazenamento organizado e estável reduz o risco de tombamento,{0}}queda de materiais e acidentes com empilhadeiras. Os sistemas cantilever adequadamente projetados atendem aos requisitos da OSHA 29 CFR 1910.176 para armazenamento seguro de materiais.

Fatores para escolher a estante cantilever certa

Esta é a estrutura de decisão central. Cinco fatores determinam o sistema certo para sua operação.

1. Necessidades de armazenamento

Comece com o seu produto, não com o rack. O que você está armazenando? Quanto tempo dura? É armazenado dentro ou fora de casa? Ele precisa lidar com a exposição ao clima?

Rack cantilever de aço padrãoé a escolha certa quando:

• Os produtos são armazenados em um prédio seco e com temperatura-controlada
• Cargas por braço ficam abaixo de 1.500 libras
• Os produtos incluem móveis, têxteis, madeira leve ou materiais de construção de interiores
• O orçamento é a principal preocupação e a durabilidade externa não é necessária

Rack cantilever-galvanizado por imersão a quente (estrutural)é a escolha certa quando:

• O armazenamento é ao ar livre ou em uma estrutura aberta e exposta
• As cargas excedem 1.500 libras por braço
• O ambiente envolve umidade, chuva, variações de temperatura ou exposição a produtos químicos
• Os produtos incluem madeira pesada, aço, tubos ou materiais de construção
• A durabilidade-de longo prazo é uma prioridade em relação à economia de custos inicial

Capacidade de carga

Este é o fator mais crítico e o mais comumente mal calculado. A sobrecarga de racks cantilever é a principal causa de falha estrutural e é totalmente evitável.

Como calcular a capacidade necessária do braço:

Capacidade necessária do braço=Peso total da carga ÷ Número de braços que suportam essa carga

A dimensão comum para qualquer armazenamento de material

Variáveis ​​importantes que reduzem a capacidade efetiva do braço:

• Braços mais longos reduzem a capacidade nominal devido ao maior momento de alavancagem
• O carregamento dinâmico (impacto da empilhadeira durante a colocação) adiciona estresse além do peso estático
• A distribuição desigual do peso entre os braços causa desgaste prematuro ou falha
• Os montantes mais altos podem ter classificações de capacidade efetiva mais baixas

Tamanho do braço

O comprimento do braço determina se seus materiais estão devidamente apoiados. A regra é direta:seus braços devem ser pelo menos tão longos quanto a profundidade do seu produto.

Se você estiver armazenando folhas de compensado de 48- polegadas de largura, precisará de braços de no mínimo 48 polegadas. Braços mais curtos farão com que a carga fique pendurada na ponta do braço, criando um ponto de alavanca que pode dobrar o braço ou fazer com que a carga escorregue.

Comprimentos de braço padrão disponíveis: 12", 18", 24", 30", 36", 42", 48", 54", 60"

O comprimento adequado dos braços é fundamental para uma carga e descarga segura. Os braços devem se estender um pouco além da profundidade dos materiais, facilitando o armazenamento de itens longos sem riscos de saliências.

Para materiais redondos ou cilíndricos (tubos, hastes, rolos de carpete), os braços inclinados de 15 a 20 graus evitam que os itens rolem para fora da ponta do braço. Sempre adicione batentes finais quando houver qualquer risco de a carga deslizar para frente.

Para aplicações mais leves que envolvem chapas metálicas ou outros itens pesados, os sistemas cantilever-formados em rolo oferecem uma opção- econômica. No entanto, para máxima durabilidade com itens verdadeiramente pesados, o cantilever estrutural é o preferido.

Altura do rack

A altura determina quantos níveis de braço você pode executar e quanto armazenamento vertical você pode alcançar. A folga do teto é o ponto de partida, mas não é a única restrição.

Diretrizes práticas de altura:

Você precisa de um mínimo de18–24 polegadas de folgaentre sua carga mais alta e o teto, sprinklers ou equipamento HVAC

A OSHA e os códigos de incêndio na maioria das jurisdições dos EUA exigem pelo menos 18" de espaço livre abaixo dos sprinklers

A altura do mastro da empilhadeira deve ser capaz de atingir confortavelmente o nível do braço superior - verifique a altura máxima de elevação do seu equipamento com carga

Os sistemas-de rolo geralmente são limitados a 3 a 3,6 metros. Se precisar de altura acima disso, você precisará de cantilever estrutural. Para qualquer sistema acima de 12 pés, vale a pena contratar um engenheiro para revisar o projeto e as especificações da âncora.

Espaçamento entre braços

O espaçamento dos braços (a distância vertical entre os níveis dos braços) afeta diretamente a quantidade de produtos que você pode armazenar por montante e a eficiência com que os operadores de empilhadeiras podem carregar e descarregar.

O espaçamento correto depende da altura dos produtos armazenados e do espaço que sua empilhadeira precisa para manobrar a carga com segurança.

Os braços na maioria dos sistemas cantilever ajustam-se em incrementos verticais de 1"–4", para que você possa-ajustar o espaçamento para corresponder às dimensões exatas do produto. Essa capacidade de ajuste é uma das principais vantagens do cantilever em relação às estantes fixas; você não fica preso a uma única configuração à medida que seu mix de estoque muda.

Como solicitar a estante cantilever correta: passo a passo

Siga esta sequência para evitar os erros de pedido mais comuns e caros.

• Etapa 1: Avalie Seus ProdutosDocumente o comprimento, largura, altura e peso de cada SKU que você pretende armazenar. Inclua suas cargas mais pesadas e seus materiais mais longos. Esses números orientam todas as decisões que se seguem.
• Etapa 2: avalie seu espaçoMeça seu armazém ou pátio: área disponível, altura do teto (na parte inferior da estrutura e nos sprinklers), requisitos de largura do corredor e proximidade das paredes. Observe se o local de armazenamento é interno, externo ou parcialmente exposto.
• Etapa 3: determinar face-única versus dupla-faceAs unidades-de lado único possuem braços em apenas um lado -, ideal para colocação contra paredes ou perímetros de edifícios. As unidades-de dupla face possuem braços em ambos os lados, maximizando a eficiência em corredores abertos. Se você tiver uma fileira independente-acessível de ambos os lados, os dois lados-oferecem mais armazenamento por metro quadrado de espaço.
• Etapa 4: Calcular os requisitos de capacidade de cargaUsando a fórmula acima (carga ÷ braços × margem de segurança de 1,25), determine a capacidade mínima do braço necessária. Calcule também a capacidade vertical: multiplique os braços por lado × carga por braço × número de níveis de braço e, em seguida, verifique se a classificação vertical excede esse total.
• Etapa 5: selecione o tipo de sistemaCom base no seu ambiente e nos requisitos de carga: aço-formado padrão para aplicações internas leves, galvanizado estrutural-por imersão a quente para cargas pesadas, uso externo ou ambientes agressivos.
• Etapa 6: especifique o comprimento, altura e espaçamento do braçoSelecione o comprimento do braço para corresponder ou exceder a profundidade do produto. Defina a altura vertical com base na folga disponível no teto menos o buffer suspenso necessário de 18–24 polegadas. Calcule o espaçamento dos braços para cada tipo de produto que você armazenará.
• Etapa 7: Planejar a compatibilidade da empilhadeiraVerifique se sua empilhadeira pode atingir o nível superior do braço sob carga. Confirme se a largura do corredor fornece um raio de giro adequado (a maioria das empilhadeiras precisa de 10 a 13 pés para corredores cantilever padrão, embora isso varie de acordo com o tipo de equipamento).
• Passo 8: Solicite um orçamento formal com documentação de engenhariaTrabalhe com um fornecedor qualificado que fornecerá: um desenho de layout do sistema, certificação de capacidade de carga, especificações de ancoragem para seu piso específico e documentação de conformidade. Nunca compre com base apenas em uma cotação verbal.
• Etapa 9: Planejar a instalaçãoContrate instaladores experientes familiarizados com sistemas de estantes cantilever. Todos os montantes devem ser fixados ao piso-de acordo com as especificações do fabricante - normalmente âncoras de cunha de 5/8" ou 3/4" com encaixe de 4–6" em concreto armado. Não pule as âncoras nem reduza as especificações de torque.
• Etapa 10: rotular e treinarColoque sinais de capacidade de carga em todos os compartimentos antes de o sistema entrar em operação. Treine todos os operadores de empilhadeiras sobre a técnica de carregamento adequada, as capacidades máximas dos braços e o que relatar caso observem danos.

Precisa de outro tipo de rack cantilever?

Saber mais:Guia definitivo: como escolher o sistema de estantes cantilever certo

Conclusão

Se você encontrar uma solução de armazenamento de material, as estantes cantilever são a melhor escolha, seja em ambiente interno ou externo. Quando você gerencia um armazém normal de armazenamento de material interno, basta escolher a estante cantilever de aço com qualquer seção de capacidade de carga. Mas para armazenamento externo, você deve solicitar o rack cantilever-galvanizado por imersão a quente, com ou sem galpão-disponível.

Tem alguma dúvida sobre armazenamento ou layout? Tem desenho pararack cantilever personalizado? Contate HEDA PRATELEIRAS. Oferecemos-solução completa para armazenamento de materiais.

Perguntas frequentes

Qual é a melhor utilização das estantes cantilever?

As estantes cantilever são-propositadamente construídas para materiais longos, volumosos ou de formato irregular que não funcionam em estantes para paletes padrão: madeira dimensional, compensado, barras de aço, canos e tubulações, carpetes enrolados, móveis (qualquer material que exceda 2,5 a 3 metros de comprimento). Seu design frontal-aberto elimina obstruções de postes verticais, permitindo acesso horizontal limpo.

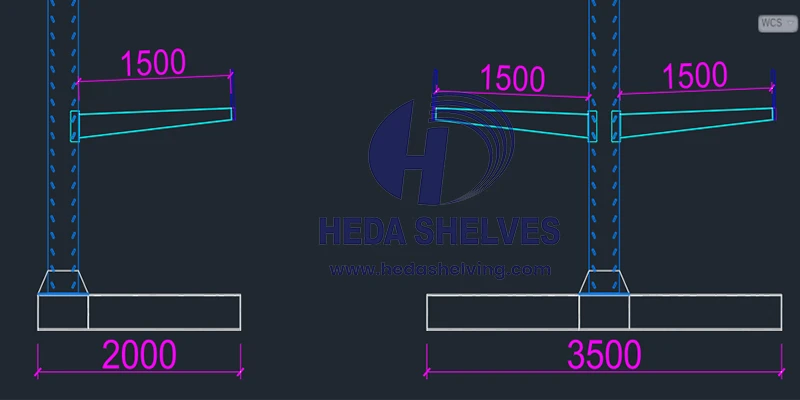

Qual é a diferença entre cantilever-de um lado e-dois lados?

As unidades-de lado único têm braços que se estendem de apenas uma face e são projetadas para serem colocadas contra paredes ou bordas de edifícios. As unidades-de dupla face possuem braços em ambas as faces, permitindo acesso de ambos os lados do corredor. As configurações-duplas oferecem maior densidade de armazenamento em corredores abertos porque ambos os lados são utilizados.

Preciso de galvanização-por imersão a quente se estiver dentro de casa?

Não necessariamente. O cantilever estrutural pintado padrão funciona bem em ambientes internos secos e com temperatura-controlada. A galvanização-por imersão a quente é recomendada quando a área de armazenamento estiver ao ar livre, parcialmente exposta, sujeita a umidade, umidade ou flutuações de temperatura, ou em ambientes onde materiais corrosivos são manuseados. Para armazéns internos padrão, uma camada-de pó ou pintura de qualidade normalmente é adequada.

Os racks cantilever podem ser usados ​​ao ar livre?

Sim, o cantilever estrutural com galvanização-por imersão a quente foi projetado para uso externo. É comumente usado em depósitos de madeira, instalações de distribuição de aço e depósitos de material de construção. Os sistemas externos devem ser inspecionados com mais frequência quanto à integridade das âncoras e corrosão superficial, especialmente em regiões costeiras ou com alta{3}}umidade.

As estantes cantilever precisam ser fixadas ao chão?

Sim - sempre. Cada montante deve ser ancorado ao piso de concreto com as ferragens especificadas. Isto é exigido pela OSHA, por praticamente todos os fabricantes (sistemas não ancorados anulam a garantia) e pela segurança estrutural básica. Sua laje de concreto deve ter pelo menos 4–6 polegadas de espessura e ser capaz de suportar a carga concentrada. Não instale estantes cantilever em lajes rachadas, danificadas ou com espessura inadequada sem uma avaliação de engenharia.

Como posso saber se preciso de um cantilever estrutural ou-em rolo?

Se alguma das situações a seguir se aplicar, escolha estrutural: cargas superiores a 1.500 libras por braço, armazenamento externo ou parcialmente exposto, requisitos de compartimentos altos-acima de 3,6 metros, ambientes com umidade ou temperaturas extremas ou aplicações industriais pesadas. Se todas as condições a seguir se aplicarem, o formato-do rolo pode ser suficiente: ambiente interno-controlado, cargas abaixo de 1.500 libras por braço, altura abaixo de 3,6 metros e categorias de produtos mais leves, como móveis ou têxteis.

Com que frequência as estantes cantilever devem ser inspecionadas?

Os operadores devem examinar visualmente o sistema diariamente antes de cada turno em busca de danos óbvios, sobrecargas ou cargas deslocadas. Os supervisores devem realizar uma inspeção mais completa semanalmente, verificando as conexões do braço, o prumo vertical e a integridade da fixação do piso. Um inspetor qualificado deve realizar uma avaliação profissional completa pelo menos anualmente, com documentação mantida em arquivo.
